Sur une ligne de production, chaque kilowatt consommé ne sert pas uniquement à faire tourner les machines. Une part s’évapore en chaleur, en vibrations et en bruit, principalement à cause de la friction dans les transmissions mécaniques. Courroies et roulements concentrent une large part de ces pertes, souvent invisibles sur le compteur mais bien réelles sur la facture.
Deux leviers techniques sont régulièrement cités pour y remédier : la courroie Poly-V, plus souple et mieux répartie que la trapézoïdale classique, et les roulements dits basse friction. Avant d’investir, encore faut-il comprendre d’où viennent les pertes, quelles familles de composants ciblent réellement ce problème et comment éviter que de mauvaises conditions de montage n’annulent les gains attendus.
Réponse directe : Une courroie Poly-V réduit les pertes par glissement et par pliage grâce à ses multiples nervures et sa flexibilité, tandis que les roulements basse friction limitent le couple résistant au niveau des arbres. Combinés, ces composants améliorent le rendement global d’une transmission, à condition d’être correctement dimensionnés, montés et alignés.
Où se cachent les pertes d’énergie dans une transmission industrielle ?
Avant de remplacer un composant, mieux vaut comprendre où part l’énergie. Dans une transmission mécanique, l’énergie fournie par le moteur traverse une succession d’organes : accouplements, courroies, poulies, paliers, roulements. Chacun prélève une petite part de puissance sous forme de pertes thermiques et vibratoires.
La friction dans les paliers et roulements
Le rôle d’un roulement est de permettre la rotation d’un arbre avec un frottement minimal. Selon la documentation technique de Techniques de l’Ingénieur, la nature du contact entre les éléments roulants et les pistes conditionne directement le couple de frottement : un contact linéaire (rouleaux) génère un couple de frottement plus élevé qu’un contact ponctuel (billes), au prix d’une capacité de charge supérieure. Un roulement mal lubrifié, usé ou chargé au-delà de sa plage utile voit son couple résistant grimper, ce qui se traduit par un échauffement et une surconsommation du moteur.
Le glissement et la déformation des courroies
Une courroie transmet l’énergie par adhérence. Dès qu’elle fléchit sur une poulie, ses fibres se compriment d’un côté et s’étirent de l’autre : c’est la perte par pliage. S’y ajoute le glissement, inévitable sur une courroie trapézoïdale sous charge, et les pertes aérodynamiques à haute vitesse. Plus la courroie est rigide, plus les pertes de pliage augmentent.
Désalignement et tension inadaptée
Un désalignement de poulies, une tension trop élevée ou au contraire insuffisante aggravent toutes les pertes précédentes. Une surtension augmente les charges radiales sur les roulements voisins, accélère l’usure et dégrade le rendement. Une sous-tension favorise le glissement et la génération de chaleur dans la courroie elle-même.
L’effet se cumule à l’échelle d’une ligne : sur dix équipements équipés chacun de transmissions à friction élevée, les pertes individuelles, même modestes, finissent par représenter une part visible de la consommation annuelle. Pour investir intelligemment, il devient utile de choisir des roulements de qualité adaptés à la charge et à la vitesse réelles, plutôt que de reconduire par défaut la référence d’origine. Le dispositif officiel des certificats d’économies d’énergie (fiche IND-UT-127) valorise d’ailleurs le remplacement d’une transmission par adhérence (courroie plate, trapézoïdale ou striée) par une transmission synchrone ou directe, signe que ces pertes sont reconnues comme un gisement d’économies.
Pourquoi la courroie Poly-V améliore le rendement énergétique
La courroie Poly-V (ou striée) occupe une position intermédiaire entre la courroie trapézoïdale classique et la courroie synchrone dentée. Elle combine des caractéristiques qui, prises ensemble, réduisent plusieurs sources de pertes identifiées plus haut.
Nervures multiples et contact mieux réparti
Au lieu d’un ou de plusieurs flancs trapézoïdaux épais, la Poly-V présente de fines nervures longitudinales en contact avec les gorges correspondantes de la poulie. Le contact est réparti sur une plus grande surface, ce qui autorise une tension de pose plus faible pour une même puissance transmise, et diminue d’autant la charge sur les paliers.
Souplesse et pertes de pliage réduites
La section de la Poly-V est plus mince qu’une courroie trapézoïdale de capacité équivalente. Une courroie plus souple se déforme avec moins de pertes à chaque passage sur une poulie, ce qui est particulièrement sensible aux vitesses élevées et sur les poulies de petit diamètre.
Comparaison avec la trapézoïdale classique
Dans la pratique, le remplacement d’une transmission trapézoïdale par une Poly-V reste une évolution incrémentale : les gains de rendement unitaires sont généralement de quelques points de pourcentage, à vérifier auprès de la documentation du constructeur retenu. L’avantage principal se joue aussi sur la stabilité dans le temps : une Poly-V correctement tendue conserve un rendement proche de son niveau nominal plus longtemps qu’une trapézoïdale fatiguée.
Ce que change concrètement la Poly-V sur un entraînement
- Tension de pose plus faible, donc charge radiale réduite sur les roulements voisins.
- Pertes de pliage inférieures grâce à une section plus mince.
- Glissement limité par la répartition sur plusieurs nervures.
- Encombrement généralement plus compact pour une puissance équivalente.
La Poly-V n’est toutefois pas universelle. Sur des applications où la synchronisation entre arbres est critique, une courroie dentée reste préférable. Sur des entraînements fortement chargés et à faible vitesse, le gain énergétique de la Poly-V devient marginal face à une solution synchrone ou directe.
Le rôle des roulements basse friction dans l’efficacité globale
Côté arbres, le choix du roulement conditionne autant la consommation que la durée de vie du groupe tournant. Plusieurs familles coexistent, avec des niveaux de friction très différents.
Familles de roulements et niveaux de friction

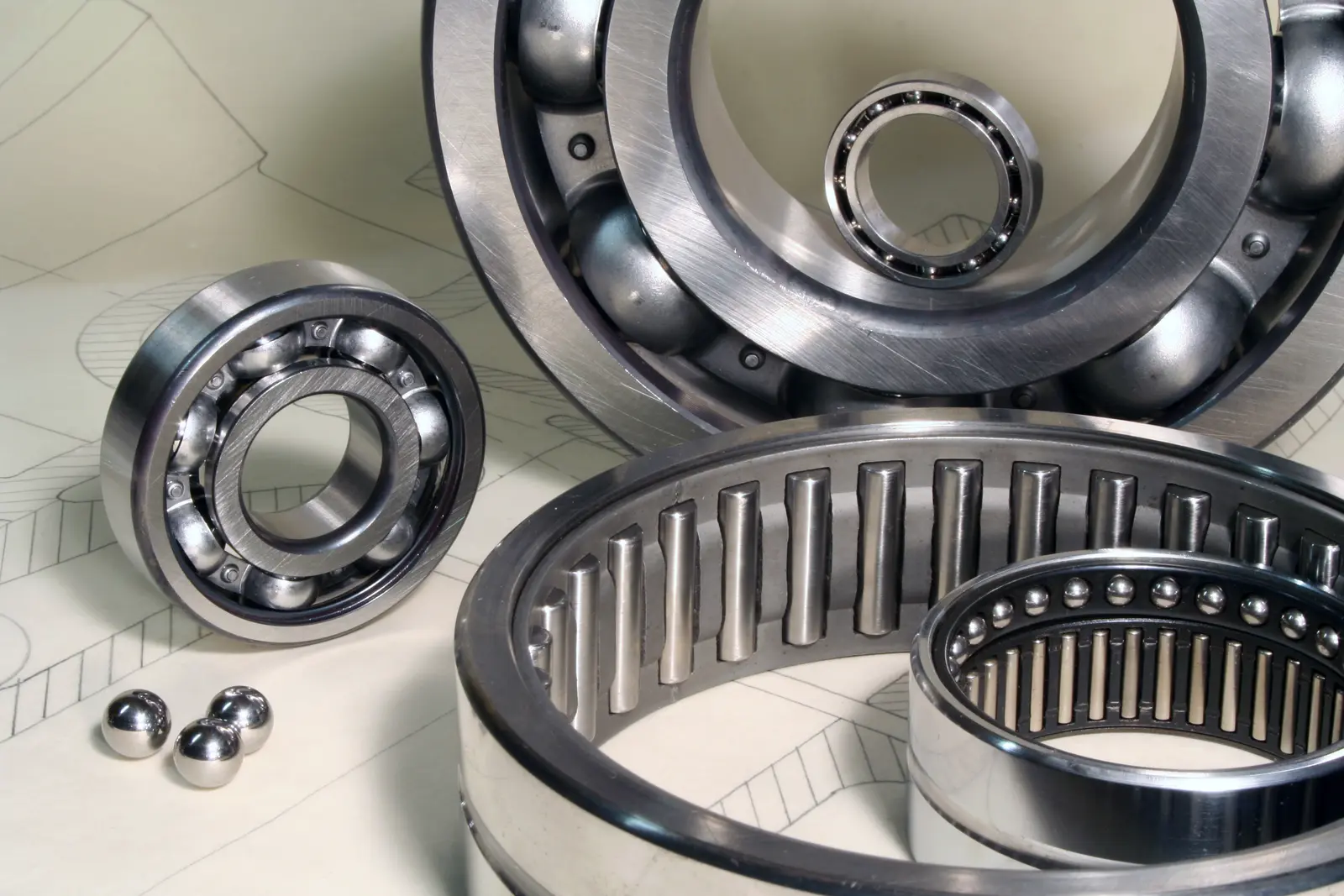

Les roulements à billes à gorge profonde présentent habituellement les couples de frottement les plus faibles pour les charges modérées, grâce au contact ponctuel entre billes et pistes. Les roulements à rouleaux (cylindriques, coniques, à rotule) supportent des charges plus lourdes mais au prix d’un couple de frottement supérieur, comme le rappelle la documentation de référence sur les roulements et butées. Les versions dites basse friction, étanches ou à cage optimisée, visent à réduire encore ces pertes internes à charge et vitesse données.
Montage, alignement et lubrification
Un roulement basse friction mal monté perd l’essentiel de son intérêt. Les règles de montage des roulements, telles que celles diffusées par l’ENIB à partir du guide SNR, insistent sur la vérification des portées, la propreté de l’environnement et des conditions de stockage précises, dont une distance minimale de 30 cm du sol pour les pièces stockées. Un mauvais serrage, un défaut de coaxialité ou un lubrifiant inadapté suffisent à multiplier le couple résistant et à annuler les gains attendus.
Friction réduite, usure et maintenance
Moins de friction, c’est moins de chaleur dissipée dans les paliers, donc une température de fonctionnement plus basse. À la clé : des graisses qui vieillissent moins vite, des portées qui s’ovalisent moins, des intervalles de maintenance qui s’allongent. L’économie d’énergie se double alors d’un bénéfice indirect sur les coûts de maintenance, souvent plus facile à chiffrer que les kilowattheures évités.
Cas pratique
Cas hypothétique à titre illustratif : un ventilateur industriel équipé d’un roulement à rouleaux conique largement surdimensionné pour sa charge réelle. Le couple résistant du palier représente une fraction non négligeable du couple moteur. En remplaçant la paire par des roulements à billes à gorge profonde correctement dimensionnés, les équipes constatent une baisse de la température du palier et un courant moteur légèrement inférieur à régime constant. Les gains énergétiques réels doivent toutefois être mesurés sur site, car ils dépendent de la charge, de la vitesse et de l’état général de la machine.
Comment optimiser concrètement une installation existante
Passer de la théorie à l’action demande une démarche structurée. Attaquer tous les équipements en même temps est rarement pertinent : mieux vaut identifier les machines les plus consommatrices, puis instruire chaque cas avant d’intervenir.
Diagnostiquer les points de friction

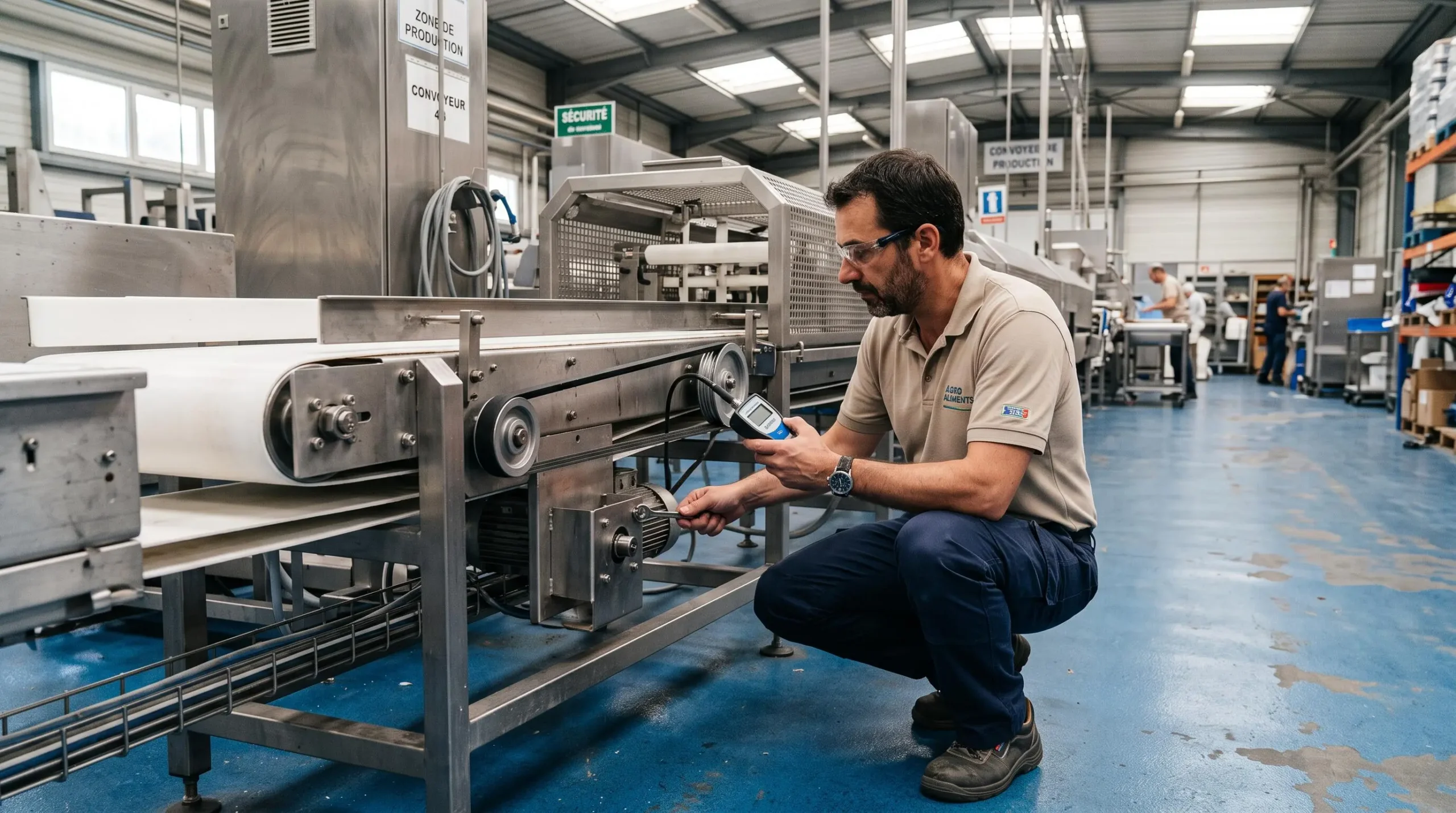

Un audit simple des transmissions repose sur quelques contrôles accessibles : température des paliers à l’arrêt immédiat, mesure de la flèche et de la tension des courroies, contrôle du parallélisme et de la coaxialité des poulies, écoute des vibrations ou mesures accélérométriques si possible. Croiser ces observations avec la consommation électrique du moteur permet de hiérarchiser les équipements où une intervention aura un impact mesurable.
- Lister les équipements concernésIdentifier les machines à transmissions par courroie, leur puissance installée et leur régime d’utilisation.
- Mesurer l’état mécaniqueContrôler tension, alignement, température des paliers et bruit anormal lorsque l’équipement est en charge.
- Vérifier la cohérence de dimensionnementComparer la charge réelle à la capacité du roulement et au type de courroie installé.
- Prioriser les interventionsClasser les équipements selon le potentiel d’économie, l’accessibilité et la criticité pour la production.
- Planifier le remplacementCaler les changements sur les arrêts programmés pour limiter l’impact sur la ligne.
Choisir les composants de remplacement
La sélection repose sur quatre critères principaux : la charge réelle (statique et dynamique), la vitesse de rotation, l’environnement (température, poussière, humidité, agents chimiques) et la durée de vie visée. Les valeurs de tension de référence pour les courroies Poly-V doivent être validées sur la fiche technique du constructeur retenu, car elles varient selon la section et le nombre de nervures. Pour les roulements, les tables de charge dynamique et les plages de vitesse admissibles orientent le choix entre familles.
Maintenance préventive et préservation du rendement
Un rendement gagné lors du remplacement se perd rapidement sans suivi. La maintenance préventive combine un contrôle périodique de la tension des courroies, un suivi des températures et des vibrations, et le respect des plans de graissage. Pour aller plus loin sur le choix fin des roulements, les ressources techniques détaillant les classes de tolérance sont utiles ; voir par exemple cet article sur comprendre les classes de tolérance des roulements, qui explique l’incidence de ces classes sur le comportement des portées.
Quels gains attendre et quelles erreurs éviter ?
Les discussions budgétaires finissent toujours par une question : « combien ça rapporte ? ». La réponse honnête est : cela dépend de l’état initial, de la charge et du régime d’utilisation. Les gains unitaires issus d’un changement de courroie ou de roulement sont souvent modestes à l’échelle d’une machine, mais ils s’additionnent sur un parc entier et se cumulent avec les économies de maintenance.
Fourchettes de gains réalistes
Plutôt que d’annoncer un pourcentage universel, mieux vaut raisonner en ordres de grandeur à vérifier sur site. Un équipement déjà bien entretenu, correctement dimensionné et récent offre peu de marge. À l’inverse, une transmission vieillissante, surdimensionnée ou mal réglée peut présenter un potentiel d’économie significatif, surtout si le passage à une transmission synchrone ou directe est envisageable, comme le prévoit la fiche CEE IND-UT-127.
Comparer les options avant d’arbitrer
- Pertes par friction réduites sur plusieurs postes à la fois.
- Baisse de température des paliers, moins d’usure prématurée.
- Encombrement souvent plus compact à puissance équivalente.
- Compatible avec une démarche d’audit progressif, machine par machine.
- Gains unitaires modestes sur des équipements déjà performants.
- Sensibilité accrue à la précision de montage et d’alignement.
- Retour sur investissement difficile à estimer sans mesures de référence.
- Nécessite une révision des procédures de maintenance.
Erreurs classiques à éviter
Pièges fréquents lors du remplacement : surtension d’une courroie neuve censée « être large », roulement basse friction installé sur une portée dégradée sans reprise, mélange de références de courroies dépareillées sur un même entraînement multinervures, oubli de l’alignement laser lors du repositionnement des poulies. Chacune de ces erreurs peut annuler, voire inverser, le gain énergétique attendu.
Évaluer le retour sur investissement
Un calcul de retour sérieux croise trois éléments : le coût des composants et de la main-d’œuvre, les économies d’énergie estimées sur la durée de vie attendue, et les économies de maintenance (graisse, pièces, arrêts non planifiés évités). Pour justifier l’investissement en interne, il est souvent plus solide de présenter un gain combiné énergie + maintenance qu’un gain énergétique seul, par nature difficile à isoler. Pour sécuriser la sélection des composants, un échange avec un spécialiste de la transmission mécanique permet d’adapter le choix à votre configuration réelle avant commande ; consulter le catalogue roulements est un point de départ utile pour cadrer les références adaptées à votre machine.
Comment savoir si mes courroies et roulements gaspillent de l’énergie ?
Plusieurs signaux convergents indiquent un problème : paliers anormalement chauds à l’arrêt, courroies luisantes ou fissurées, bruit de glissement, vibrations sensibles sur le bâti, consommation moteur supérieure aux valeurs de référence constructeur. Un audit croisant mesures mécaniques et électriques permet de confirmer et de hiérarchiser les actions.
Une courroie Poly-V peut-elle remplacer directement une trapézoïdale ?
Pas sans adaptation. La Poly-V exige des poulies à gorges striées correspondant à son profil et à son nombre de nervures. Un remplacement implique donc généralement un changement conjoint des poulies et une vérification des entraxes, de la tension et de l’alignement.
Les roulements basse friction valent-ils vraiment l’investissement ?
Leur intérêt dépend du contexte. Sur un équipement très sollicité, fonctionnant en continu, le différentiel de prix peut être compensé par les économies cumulées d’énergie et de maintenance. Sur une machine à usage occasionnel, l’écart devient plus difficile à justifier.
Comment remplacer courroies et roulements sans arrêter durablement la production ?
En planifiant les interventions sur les arrêts programmés, en préparant à l’avance les kits de pièces (courroies, roulements, graisses, outils d’extraction) et en formant les équipes aux bonnes pratiques de montage. Une intervention préparée se réalise en quelques heures ; une intervention improvisée immobilise souvent la ligne bien plus longtemps.
Réduire la consommation d’énergie d’une transmission mécanique relève rarement d’une solution unique. C’est l’enchaînement d’un diagnostic honnête, d’un choix de composants adaptés et d’un montage soigné qui transforme un remplacement en gain mesurable. Commencer par une ou deux machines pilotes, mesurer avant et après, puis déployer la démarche sur le reste du parc reste la façon la plus sûre de décider avec moins d’incertitude technique.
